Hướng dẫn lập trình màn hình HMI Delta

Hướng dẫn lập màn hình HMI Delta chi tiết

I. Cấu hình để hướng dẫn lập trình màn hình Delta gồm:

  • Biến tần Delta VFD004M21A - Công suất 0.4kW điện áp vào 1PHA/220VAC.Điện áp ra 3PHA/220VAC
  • Motor 3 pha 220V(công suất motor nhỏ hơn hoặc bằng công suất biến tần).
  • Màn hình Delta DOP-107BV

Hoặc các màn hình HMI DOP-100 khác như:

II. Thực hiện đấu nối, lập trình HMI DOP -107BV và cài đặt biến tần Delta VFD-M:

1. Đấu nối động lực và điều khiển cho biến tần Delta VFD-M:

♦ Đấu nối động lực:

  • Đấu nối R, S của biến tần vào nguồn điện 1PHA/220VAC
  • Từ ngõ ra U,V,W của biến tần đấu vào động cơ 3PHA/220VAC.

♦ Đấu nối nguồn cho màn hình Delta và kết nối cáp truyền thông:

dau noi nguon cho man hinh delta



  • Về phần đấu nối HMI ta chỉ cần cấp nguồn DC 24V cho HMI và kết nối cổng COM 2 với biến tần như trên hình.

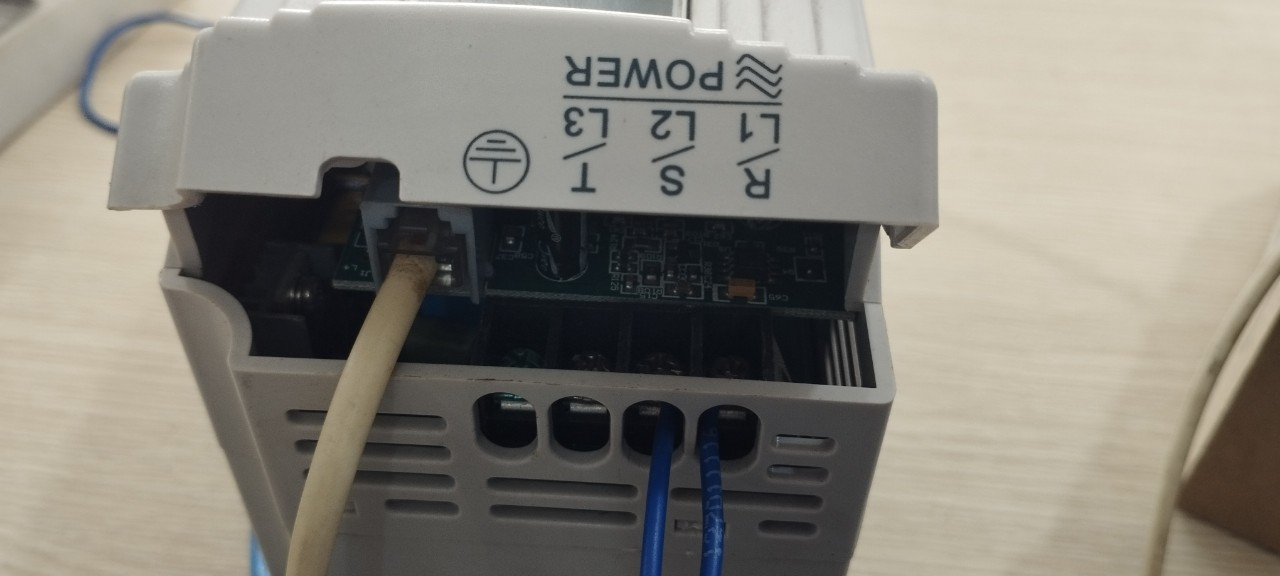

  • Kết nối cổng COM của màn hình (theo MODE 1/COM2  chuần RS485) với cỗng RS-485 chân SG+, SG- của biến tần:



truyen thong man hinh delta voi bien tan

-Lưu ý: Tất cả biến tần và HMI đều truyền thông bằng RS485, tùy theo sơ đồ DOP-100 mà hàn đúng. Trong ví dụ trên tôi đang dùng sơ đồ COM 2 của Mode 1.

2. Cài đặt biến tần Delta VFD-M và lập trình chương trình cho HMI Delta:

♦ Cài đặt biến tần:

  • Cài Pr.89= 01(tốc độ truyền 9600)( tùy chọn )
  • Cài Pr.92= 00 (kiểu truyền thông ASCII <7, N, 2>)(tùy chọn)

♦ Lập trình HMI:

  • Chọn cấu hình cho HMI cần dùng:

cach chon cau hinh man hinh delta

Hàn theo sơ đồ và cấu hình chuẩn truyền thông cho màn hình HMI Delta DOP 100 phải giống cài đặt trên biến tần:

chon cong ket noi man hinh delta

Tạo lệnh hiển thị trên màn hình HMI:

-Tạo đèn báo STOP:

Chuột phải Indicator Multistate Indicator

tao den bao tren hmi delta

cau hinh dia chi hmi delta



cau hinh ket noi truyen thong hmi delta

Style Invisible(tùy bạn chọn kiểu hoặc để mặt định)

cau hinh cac gia tri nut nhan

Picture chọn kiểu bạn cần dùng

cau hinh hinh anh tren hmi delta

Chọn kiểu Led sáng

cau hinh mau sac tren hmi delta

  • Đèn STOP: 2101.1
  • Đèn START: 2101.0
  • Đèn hiển thị chạy thuận: 2101.3
  • Đèn hiển thị chạy nghịch: 2101.4

 (Các bước làm đều giống như  nhau)

  • Hiển thị tần số F, H cấu hình theo hình dưới:

      Chuột phải Meter tùy bạn chọn kiểu

cau hinh cac kieu hien thi

Cấu hình địa chỉ

cau hinh hien thi kieu dong ho tren hmi

Detail (hiển thị tần số F hay H, bạn tùy chỉnh cài đặt này sao cho bạn dễ nhìn và đọc được tần số.

  • Hiển thị tần số F: 2102
  • Hiển thị tần số H: 2103

(Các bước tạo lệnh H giống như trên)

  • Tạo thanh ghi hiển thị điện áp đầu ra theo dưới hình:

             Chuột phải Data Display Numeric Display

cau hinh so hien thi tren man hinh delta

Cấu hình địa chỉ

cau hinh dia chi cac doi tuong man hinh delta

Cấu hình thanh ghi hiển thị điện áp: Read Address: 2106

cau hinh thanh ghi man hinh delta

  • Chương trình hoàn thiện: Ta có thể điều khiển trên biến tần và hin th trên HMI

ket qua hien thi HMI Delta

Hoàn thành xong chương trình ta nhấn Compile (Ctlr+F7) để kiểm tra chương trình xem có lỗi không và Dowload (Ctlr+F9) chương trình xuống HMI để xem hoạt động thực tế như thế nào.

Chúc quý khách thành cônG
