Giải pháp lắp biến tần cho quạt hút bụi gỗ

Giải pháp lắp biến tần cho quạt hút bụi gỗ

Thực trạng:

Hiện nay nhiều nhà máy chế biến gỗ còn sử dụng hệ thống hút bụi kiểu cũ. Phương pháp vận hành kiểu cũ, động cơ quạt được khởi động sao, tam giác, động cơ luôn hoạt động liên tục ở công suất tối đa làm cho quạt chạy thừa công suất so với yêu cầu hút bụi.

Các nhược điểm của phương pháp vận hành kiểu cũ:

• Động cơ khởi động trực tiếp gây sụt áp điện lưới, hao mòn cơ khí.
• Động cơ luôn chạy tối đa công suất gây tổn hao điện năng.
• Khi nhu cầu sử dụng ít, các van gió đóng lại gây móp đường ống, hư hỏng các đầu nối

Hệ thống hút bụi kiểu cũ bao gồm:

• Quạt hút: quạt hút tạo ra áp suất hút (âm) ở đầu đường hút bụi.
• Chụp hút: bố trí ở vị trí các máy sản xuất có bụi. Luồng không khí được hút vào chụp hút, kéo theo bụi do sản xuất sinh ra
• Van khóa chụp hút: khóa chụp hút lại khi không chạy máy.
• Hệ thống ống dẫn (ducting): dẫn luồng khí đem theo bụi từ các chụp hút đi đến bộ phận tách bụi (duct collector).
• Bộ phận tách bụi có thể là cyclone hoặc túi lọc bụi (bags).

Thông thường, khi có một số máy trong xưởng không hoạt động, các chụp hút ở các máy này đóng lại, áp suất hút P mạnh hơn so với áp suất hút yêu cầu.

Giải quyết thực trạng trên là giải pháp lắp biến tần điều khiển quạt hút bụi.

Ưu điểm của giải pháp:

• Tiết kiệm lên đến 20% điện năng tiêu thụ.
•  Bảo vệ động cơ, giảm dòng khởi động, tránh sụt áp nhà máy.
• Tăng tuổi thọ cho hệ thống cơ khí.

Phân tích giải pháp:

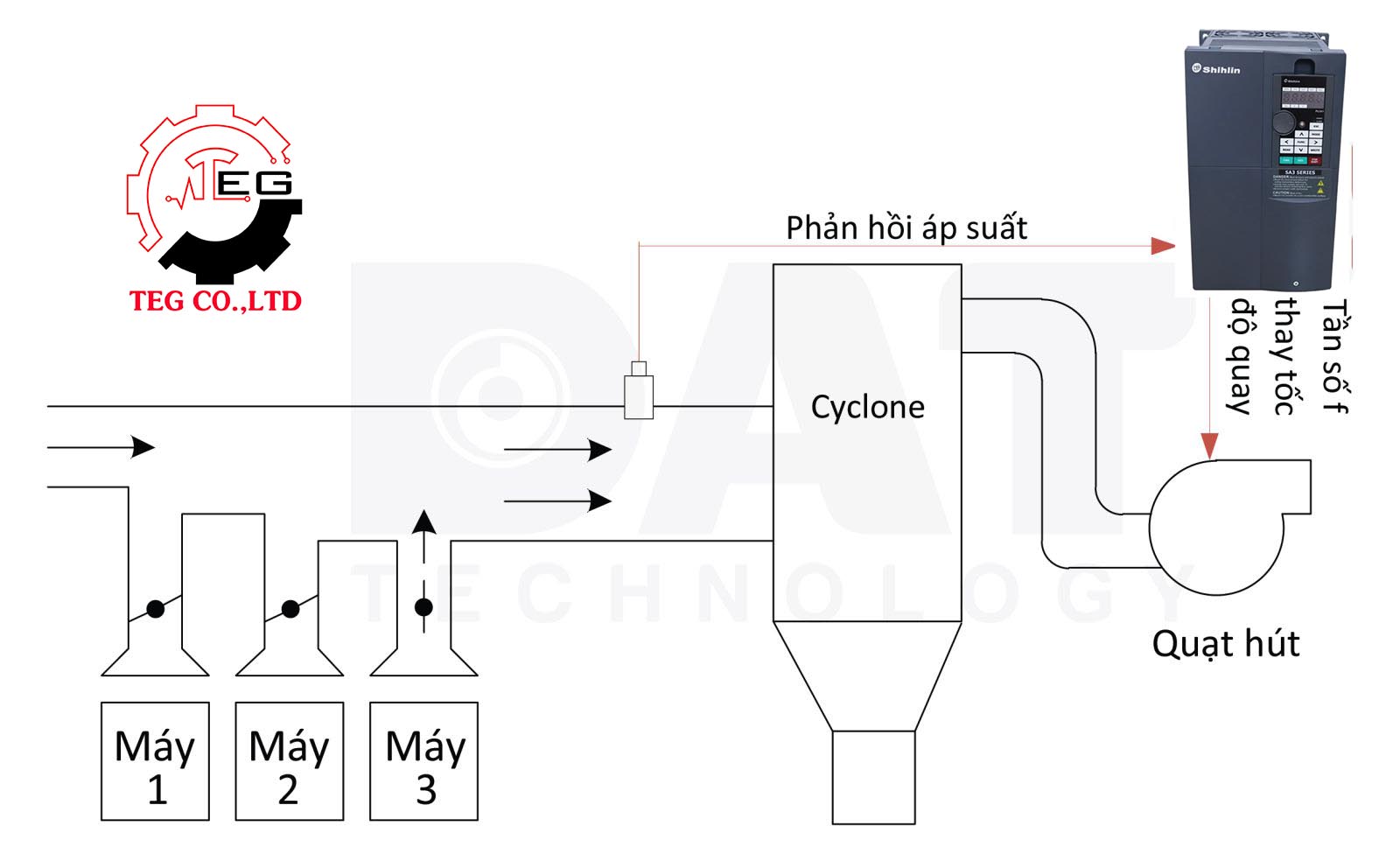

Sử dụng biến tần để điều chỉnh tốc độ quạt đúng theo yêu cầu của tải.Giải thuật điều khiển PID được tích hợp sẵn trong biến tần, nhận biết áp suất hút thay đổi trên đường ống thông qua cảm biến áp suất và tự động điều khiển tốc độ quay của quạt hút tương ứng để ổn định áp suất hút bằng với giá trị cần thiết.
