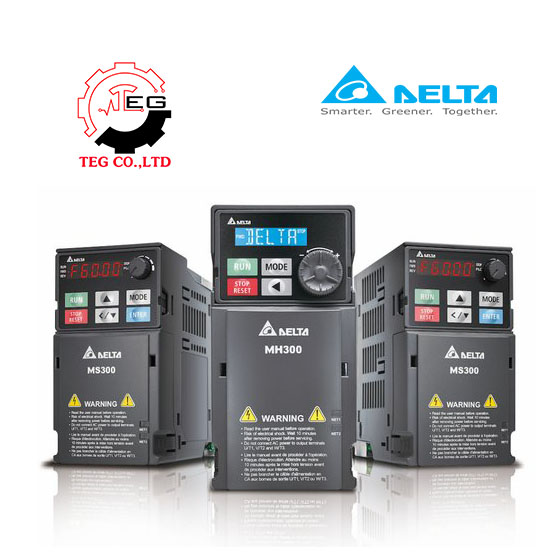

Biến tần Delta MS300:

bien tan delta ms300

Là bộ truyền động điều khiển vector nhỏ gọn tiêu chuẩn kế thừa công nghệ truyền động ưu việt của hãng Delta. Nó hỗ trợ cả điều khiển động cơ IM và PM để ứng dụng linh hoạt hơn và cung cấp cơ chế an toàn STO. Cũng được tích hợp nhiều chức năng thiết yếu khác nhau, bao gồm khả năng PLC cho các nhu cầu lập trình đơn giản, một khe cắm giao tiếp cho các thẻ giao tiếp khác nhau và một cổng USB giúp tải lên và tải xuống dữ liệu nhanh chóng và dễ dàng. Tiết kiệm không gian, giảm thời gian thiết lập và đi dây, đồng thời cung cấp hệ thống ổn định và hiệu quả cao — tất cả đều có trong sê-ri MS300 với kích thước ổ đĩa giảm tới 40%.

Thông số kỹ thuật biến tần Delta MS300

  • Hỗ trợ điều khiển vòng lặp mở của động cơ IM và PM

  • Tần số đầu ra: Mô hình tiêu chuẩn: 0 đến 599 Hz.Mô hình tốc độ cao: 0 đến 1500 Hz (Điều khiển V / f)

  • Thiết kế xếp hạng kép:120% trong 60 giây đối với Nhiệm vụ thông thường (ND).150% trong 60 giây đối với Nhiệm vụ nặng (HD)

  • Chương trình PLC tích hợp với dung lượng 2K bước

  • Bộ hãm phanh tích hợp cho toàn bộ sê-ri

  • Bàn phím LED 5 chữ số có thể tháo rời để điều khiển từ xa

  • Tuân thủ tiêu chuẩn an toàn: Tắt mô-men xoắn an toàn (SIL2 / PLd)

  • Điều khiển đa động cơ ,tích hợp bốn thông số điều khiển động cơ IM

  • Bộ lọc EMC tiêu chuẩn Class A (C2) tích hợp tùy chọn cho các kiểu máy 1 pha 230V, 3 pha 460V

  • Tích hợp một đầu vào xung tốc độ cao MI7 với tốc độ tối đa lên đến 33kHz

  • Một ngõ ra xung tốc độ cao DFM được tích hợp sẵn với tốc độ tối đa lên đến 33kHz

  • Lớp phủ PCB mới cho mạch (IEC 60721-3-3 lớp 3C2) và thiết kế nhiệt phù hợp cho các ứng dụng môi trường khắc nghiệt

  • Tích hợp RS-485 (Modbus) và các tùy chọn thẻ giao tiếp khác nhau: CANopen, PROFIBUS DP, DeviceNet, MODBUS TCP, EtherNet / IP, EtherCA

Biến tần Delta MS300 với các tính năng vượt trội

  • Hỗ trợ điều khiển 4 động cơ

  • Điều khiển đa cấp 16 tốc độ

  • Điều khiển JOG, 3 dây, tăng giảm tốc nhanh

  • Điều khiển hãm DC lúc khởi động và dừng

  • Chế độ điều khiển tần số chính, phụ

  • Chế độ tự động dò tìm tốc độ

  • Điều khiển vị trí đơn giản

  • Tích hợp sẵn PLC (2k steps)

  • Truyền thông tiêu chuẩn RS-485 (MODBUS)

  • Tích hợp braking chopper cho tất cả các dải công suất

Hướng dẫn cài đặt  biến tần delta ms300

Cài lệnh RUN / STOP và đặt tần số bằng bàn phím của biến tần MS300:

  • Lệnh RUN / STOP: 00.21 = 0.

  • Để cài đặt: Nhấn ENTER để hiển thị 00 => Nhấn ENTER để hiển thị 00.00 => Nhấn UP cho đến khi hiển thị 00.21 => Nhấn ENTER => Nhấn UP và DOWN để đặt giá trị thành 0 Thay đổi => Nhấn ENTER để xác nhận => Nhấn MODE vài thời gian để trở lại.

  • Lệnh đặt tần số bằng bàn phím: 00.20 = 0.

  • Để cài đặt lệnh: Nhấn ENTER để hiển thị 00 => Nhấn ENTER để hiển thị 00.00 => Nhấn UP cho đến khi hiển thị 00.20 => Nhấn ENTER => Nhấn UP, DOWN để chọn các giá trị về 0 => nhấn ENTER để xác nhận => nhấn MODE nhiều lần để quay trở lại.

♦Thực hiện lệnh chạy: nhấn giữ thật lâu phím lên / xuống để điều chỉnh tần số, nhấn RUN để chạy, nhấn STOP để dừng.

Cài lệnh RUN / STOP từ terminal (thiết bị bên ngoài) và điều khiển tần số bằng biến trở cho biến tần MS300:

Đầu tiên, các bạn cài đặt hàm 02 00 = 2. Có thể chọn chế độ điều khiển với 2 dây: dây  FORWARD và  dây REV bằng tín hiệu ở bên ngoài.

Để cài đặt lệnh: Nhấn ENTER để hiển thị 00 => Nhấn UP để hiển thị 02 => Nhấn ENTER để hiển thị 02.00 => Nhấn ENTER => Nhấn UP, DOWN để thay đổi giá trị thành 1 => Nhấn ENTER để xác nhận => Nhấn MODE nhiều lần để trở về.

♦ Lệnh RUN / STOP: 00.21 = 1.

Để cài đặt lệnh: Nhấn ENTER để hiển thị 00 => Nhấn ENTER để hiển thị 00.00 => Nhấn UP cho đến khi 00.21 hiển thị => Nhấn ENTER => Nhấn UP, DOWN cho đến khi giá trị chuyển thành 1 => Nhấn ENTER để xác nhận => Nhấn MODE liên tục để quay lại.

♦ Lệnh đặt tần số bằng bàn phím: 00.20 = 2.

Để cài đặt lệnh: Nhấn ENTER để hiển thị 00 => Nhấn ENTER để hiển thị 00.00 => Nhấn UP cho đến khi 00.20 hiển thị => Nhấn ENTER => Nhấn UP, DOWN để chọn và giá trị thay đổi thành 2 => nhấn ENTER để xác nhận => nhấn MODE nhiều lần để trở lại.

♦ Kết nối bộ biến trở:

  • Chân giữa của bộ biến tần được kết nối với AVI, hai chân còn lại được kết nối với ACM và + 10V (nếu biến trở lên nhưng tần số đi xuống thì nối hai chân này ngược lại với nhau).

  • Lưu ý: Nếu các cài đặt trên không cho phép biến đổi, hãy thay đổi chức năng 03.00 = 1.

  •  Thực hiện lệnh chạy: kết nối DCM với MI1 và chạy thuận hoặc DCM với MI2 và chạy nghịch, xoay bộ điều chỉnh để điều chỉnh tần số và tạm dừng. Muốn dừng, hãy ngắt  DCM với MI1 hoặc MI2.

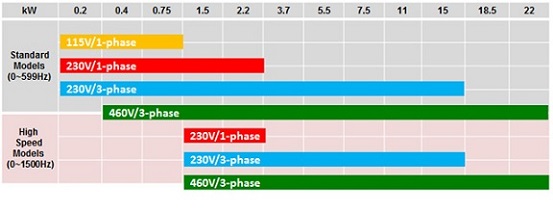

Công suất biến tần Delta MS300 :

Đây là dòng biến tần có công suất từ 0.2KW-22KW là dẫy công suất rất phổ biến cho các ứng dụng trong dây chuyền sản xuất:ngành thực phẩm,ngành may mặc,ngành chế biến gỗ,ngành dệt sợi...

  • Điện áp 1PHA/115V cho các công suất :0.2KW-0.75KW

  • Điện áp 1PHA/230V cho công suất:0.2KW-2.2KW

  • Điện áp 3PHA/220V cho công suất:0.2KW-15KW

  • Điện áp 3PHA/460V cho công suất:0.4KW-22KW

Power range

cong suat bien tan delta ms300

Các ứng dụng của biến tần Delta MS300

  • Máy công cụ, máy dệt, máy chế biến gỗ, máy đóng gói, điện tử, quạt, máy bơm, máy nén khí​

Tài liệu kỹ thuật biến tần Delta MS300

Catalog biến tần Delta MS300

Chi tiết

Sách hướng dẫn sử dụng biến tần Delta MS300

Chi tiết

Một số hình ảnh biến tần Delta MS300

Delta MS300 2.2KW

Delta MS300 2.2KW

Biến tần Delta MS300 2.2KW

Video hướng dẫn cài đặt biến tần Delta MS300

 Hướng dẫn cài biến tần Delta MS300 truyền thông RS485 với màn hình Delta DOP-107BV
