PLC là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng của PLC
1. PLC là gì?
♦ PLC (viết tắt của Programmable Logic Controller) là thiết bị cho phép lập trình thực hiện các thuật toán điều khiển logic. Bộ lập trình PLC nhận tác động các sự kiện bên ngoài thông qua ngõ vào (input) và thực hiện hoạt động thông qua ngõ ra (output). PLC hoạt động theo phương thức quét các trạng thái trên đầu ra và đầu vào. Khi có sự thay đổi bất kỳ từ ngõ vào, dựa theo logic chương trình ngõ ra tương ứng sẽ thay đổi.
♦ Ngôn ngữ lập trình PLC phổ biến hiện nay là Ladder, Step Ladder. Tuy nhiên, mỗi hãng sản xuất sẽ có các ngôn ngữ lập trình riêng. Các hãng sản xuất PLC phổ biến hiện nay gồm: Siemens, Mitsubishi, Rockwell, INVT, Delta…

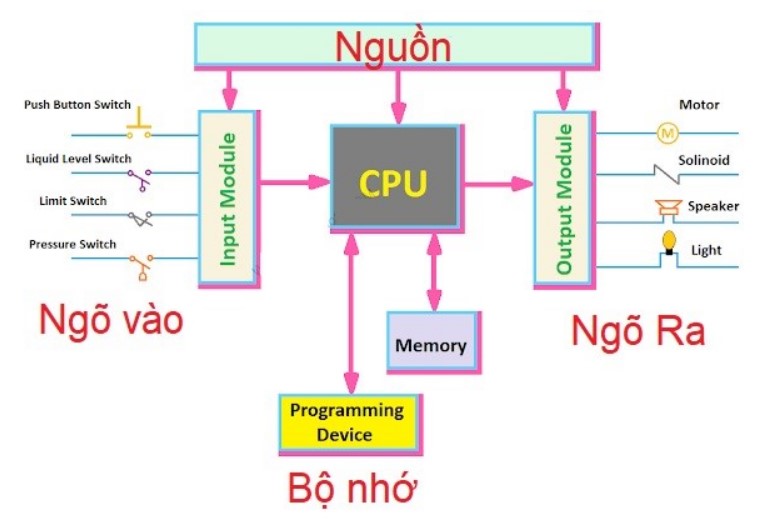

2.Cấu tạo và phân loại PLC
♦ Thông thường, hệ thống PLC có các bộ phận chính sau:
-
Bộ nhớ chương trình: RAM, ROM, ngoài ra có thể sử dụng vùng nhớ ngoài – EPROM.
-
Bộ xử lý trung tâm CPU.
-
Module input/output. Thông thường module I/O được tích hợp trên PLC, khi có nhu cầu mở rộng I/O có thể lắp module I/O.
-
Ngoài ra, PLC còn có các bộ phận khác:
-
Cổng kết nối PLC và máy tính: RS232, RS422, RS485 thực hiện đổ chương trình và giám sát chương trình.
-
Cổng truyền thông: PLC thường tích hợp cổng truyền thông Modbus RTU. Tùy hãng và dòng sản phẩm, PLC có thể được tích hợp thêm các chuẩn truyền thông khác như Profibus, Profinet, CANopen, EtherCAT…
3.Nguyên lý hoạt động của PLC
♦ Bộ điều khiển trung tâm CPU thực hiện điều khiển toàn bộ hoạt động của bộ PLC. Tốc độ xử lý của CPU quyết định đến tốc độ điều khiển của PLC. Chương trình được lưu trữ trên RAM. Pin dự phòng được tích hợp trên PLC giúp chương trình không bị mất khi có sự cố về điện. CPU thực hiện quét chương trình và thực hiện các lệnh theo thứ tự.
4. Ưu điểm và nhược điểm của PLC
♦ Ưu điểm:
- Bộ điều khiển PLC chống nhiễu tốt, đáng tin cậy trong môi trường công nghiệp.
- Đáp ứng các giải thuật phức tạp, độ chính xác cao.
- Gọn nhẹ, lắp đặt dễ dàng.
- Thay thế hoàn toàn mạch điều khiển relay thông thường, dễ dàng đáp ứng mọi yêu cầu điều khiển.
- Hỗ trợ các chuẩn mạng truyền thông công nghiệp, tạo sự kết nối và trao đổi dữ liệu giữa các thiết bị trong và ngoài nhà máy đáp ứng tiêu chuẩn công nghiệp 4.0.
♦ Nhược điểm:
- Giá thành cao: Chi phí sản phẩm cao hơn so với chi phí mạch relay thông thường. Tuy nhiên, hiện nay thị trường VN đã có mặt rất nhiều hãng PLC của Đức, Nhật Bản, Mỹ, Trung Quốc… dẫn đến giá thành cạnh tranh hơn so với trước.
- Chi phí phần mềm lập trình: Chi phí mua licence phần mềm lập trình tùy thuộc vào hãng sản xuất. Hiện nay có 2 dạng: hãng sản xuất cho phép sử dụng miễn phí và hãng sản xuất yêu cầu mua licence.
- Yêu cầu người sử dụng có kiến thức về lập trình PLC: Để thiết bị PLC đáp ứng tốt trong điều khiển, người sử dụng cần có kiến thức căn bản về lập trình PLC.
