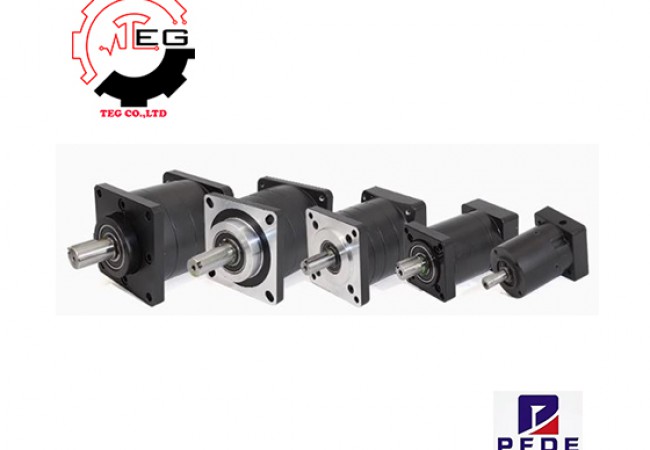

Hộp số động cơ bước PX

Mã SP :Hộp số động cơ bước

Thương hiệu:PFDE

Giá Liên Hệ

Tổng quan hộp số động cơ bước

• Hộp giảm tốc động cơ bước size 42, 57, 86, 110, 130 bánh răng hành tinh

• Là sản phẩm giá rẻ nhưng chất lượng tốt đáp ứng được các yêu cầu trong công nghiệp và dân dụng.

• Được chế tạo đặc biệt có độ rơ nhỏ,

• Làm tăng momen xoắn cho động cơ bước trong khi vẫn giữ được độ chính xác vị trí cao

• Hộp giảm tốc được chế tạo từ vật liệu hợp kim nhôm, đảm bảo đủ độ cứng nhưng vẫn rất nhẹ, phù hợp với nhiều kết cấu cơ khí máy móc.

• Các bánh răng kim loại, ăn khớp chính xác, đã được bôi trơn để giảm ma sát trong quá trình hoạt động và đồng thời bảo vệ tuổi thọ của hệ bánh răng hành tinh.

• Với hệ bánh răng hành tinh giúp đảm bảo độ chính xác trong quá trình truyền động

Một số đặc điểm của hộp số lắp cho động cơ bước:

• Cơ cấu cơ khí nhỏ gọn, thực hiện tốt việc trao đổi nhiệt, tản nhiệt

• Bánh răng kim loại được gia công chính xác

• Vỏ được đúc nguyên khối và gia công CNC ở những bề mặt lắp ráp

• Giữa các bánh răng ăn khớp có loại mỡ kỹ thuật chuyên dụng

• Độ rơ hộp số : ≤ 15 Arcmin

• Tuổi thọ hộp số : 25.000 giờ

Ưu điểm của hộp số động cơ bước:

• Giá thành rẻ, độ bền cao.

• Độ chính xác cao, tuổi thọ lâu dài

• Hiệu suất cao, dễ dàng bảo trì

• Chịu được moment xoắn cao, hoạt động êm, tiếng ồn thấp

• Chính xác, sinh nhiệt thấp

• Chịu được tải lớn, rung động thấp

• Chịu tải sốc, đảo chiều, thay đổi tốc độ liên tục

• Rất dễ dàng trong việc lắp ráp và sử dụng.

Ứng dụng hộp số động cơ bước

• Dùng cho các loại động cơ bước size 42, 57, 86, 110, 130, giảm số vòng quay và đồng thời răng momen.

• Sử dụng nhiều trong máy cấp phôi tự động, máy đóng gói, máy cắt CNC, máy khắc cnc, máy khắc laser....

• Dùng làm khớp xoay robot, bàn xoay....

Một số loại hộp số cho động cơ bước:

Hộp số cho động cơ bước size 42

Hộp số động cơ bước size 57

• Giảm một cấp :Gồm các tỉ số 4/5/6/10

• Giảm hai cấp:Gồm các tỉ số 16/20/24/36/40

• Giảm ba cấp:Gồm các tỉ số 64/96/125/144/216

Thông số hộp số động cơ bước size 57

Hộp số động cơ bước size 86

Hộp số động cơ bước size 86 có các loại:

• Giảm một cấp :Gồm các tỉ số 3/4/5/6/8

• Giảm hai cấp:Gồm các tỉ số 10/16/20/24/30/36

• Giảm ba cấp:Gồm các tỉ số 64/96/125/144/216

Thông số hộp số động cơ bước size 86

Hộp số động cơ bước size 110

Hộp số động cơ bước size 130

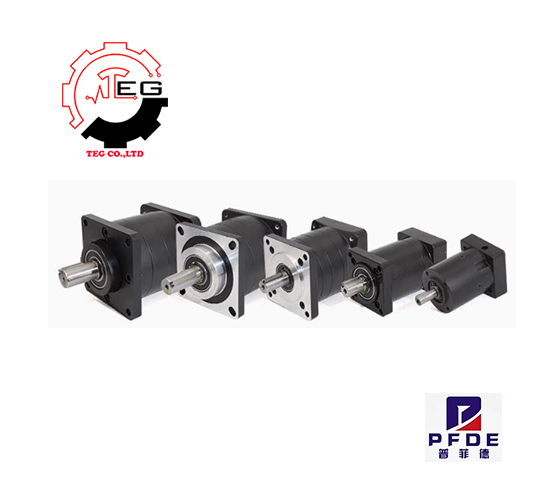

Một số hình ảnh hộp số động cơ bước
